रेटेड वोल्टेज: | 3kv 3.6kv 6kv 7.2kv 66kv 100kv 110kv | सामग्री: | रबर |
---|---|---|---|
प्रयोग: | बिजली संयंत्र, स्टेशन | घर निर्माण की सामग्री: | सिलिकॉन रबर |
करंट डिस्चार्ज करें: | १०.५५ ५ इ | नमूना: | इसमें लगातार |
स्थापना स्थान: | बिजली संयंत्र, सबस्टेशन | जीवनकाल: | पन्द्रह साल |
हाई लाइट: | 3KV जिंक ऑक्साइड सर्ज अरेस्टर,145KV जिंक ऑक्साइड सर्ज अरेस्टर,YH5W जिंक ऑक्साइड सर्ज एरेस्टर |

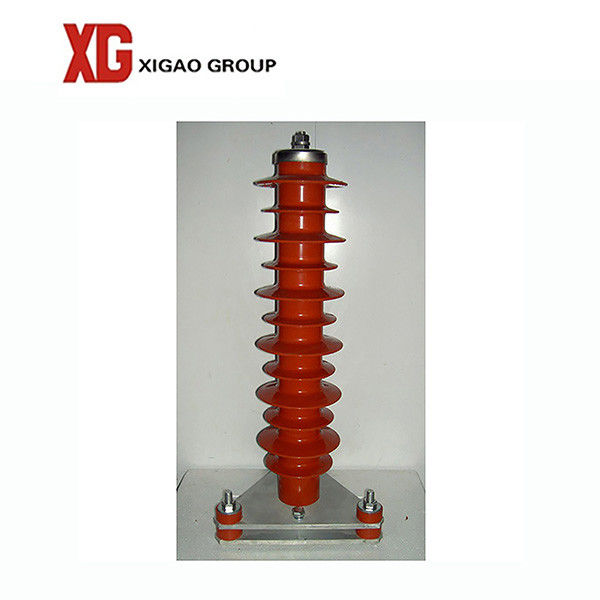

1. 3kv-145kv गैपलेस प्रकार धातु-ऑक्साइड पॉलिमर लाइटनिंग एरेस्टर सर्ज एरेस्टर
जस्ता ऑक्साइड बन्दी का अच्छा संरक्षण प्रदर्शन होता है। सामान्य काम करने वाले वोल्टेज पर बन्दी के माध्यम से बहने वाला प्रवाह जिंक ऑक्साइड के अच्छे नॉनलाइनियर वोल्टेज-एम्पीयर विशेषता के कारण बहुत छोटा (माइक्रोएम्पायर या मिलिम्पियर) होता है। जब ओवरवोल्टेन क्रिया होती है, तो प्रतिरोध बहुत तेजी से घटने लगता है। वोल्टेज ऊर्जा से, सुरक्षा के प्रभाव को प्राप्त करने के लिए। इस तरह के बन्दी और पारंपरिक बन्दी के बीच का अंतर यह है कि इसमें कोई डिस्चार्ज गैप नहीं है और डिस्चार्ज और ब्रेक के लिए जिंक ऑक्साइड की गैर-रैखिक विशेषता का उपयोग करता है।
2. उपयोग की शर्त:
-प्रत्यक्षता: 2000 मीटर से अधिक नहीं
-अर्थात तीव्रता: 8 डिग्री से अधिक नहीं
-कुछ मोटाई: 10 मीटर से अधिक नहीं।
-पावर फ्रीक्वेंसी: 48Hz ~ 60Hz
-उच्च तापमान: -40 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस
अधिकतम हवा की गति: 35m / s से अधिक नहीं
3. तकनीकी डाटा
बिजली बन्दी उत्पाद मापदंडों | |||||||
प्रकार | रेटेड वोल्टेज (के। वी) |
निरंतर ऑपरेटिंग वोल्टेज (KV≥) |
1 / 4Steep वर्तमान अवशिष्ट वोल्टेज (KV≤) |
8/20 आकाशीय बिजली वर्तमान अवशिष्ट वोल्टेज (KV≤) |
30 / 60Switching वर्तमान अवशिष्ट वोल्टेज (KV≤) |
2000μs आयताकार लहर वर्तमान आवेग (ए) |
4 / 10Current सामना मुक्ति क्षमता (का) |
HY5W -3 | 3 | 2.55 | 9.5 | 9 | 7.7 | 100 | 65 |
HY5W -6 | 6 | 5.1 | 19 | 18 | 15.4 | ||
HY5W-9 | 9 | 7.65 | 28.5 | 27 | 23.1 | ||
HY5W-12 | 12 | 10.2 | 38 | 36 | 30.8 | ||
HY5W-15 | 15 | 12.7 | 47.5 | 45 | 38.5 | ||
HY5W-18 | 18 | 15.3 | 57 | 54 | 46.2 | ||
HY5W -21 | 21 | 17 | 66.5 | 63 | 53.9 | ||
HY5W -24 | 24 | 19.2 | 76 | 72 | 61.6 | ||
HY5W-27 | 27 | 21.9 | 85.5 | 81 | 69.3 | ||
HY5W-30 | 30 | 24.4 | 95 | 90 | 76.5 | ||
HY5W-33 | 33 | 26.8 | 104.5 | 99 | 84.7 | ||
HY5W -36 | 36 | 29 | 114 | 108 | 92.4 | ||
HY5W-42 | 42 | 34.1 | 132.3 | 126 | 100.1 | ||
HY10W -3 | 3 | 2.55 | 9.5 | 9 | 7.7 | 250 | 100 |
HY10W -6 | 6 | 5.1 | 19 | 18 | 15.4 | ||
HY10W-9 | 9 | 7.65 | 28.5 | 27 | 23.1 | ||
HY10W-12 | 12 | 10.2 | 38 | 36 | 30.8 | ||
HY10W-15 | 15 | 12.7 | 47.5 | 45 | 38.5 | ||
HY10W-18 | 18 | 15.3 | 57 | 54 | 46.2 | ||
HY10W -21 | 21 | 17 | 66.5 | 63 | 53.9 | ||
HY10W -24 | 24 | 19.2 | 76 | 72 | 61.6 | ||
HY10W-27 | 27 | 21.9 | 85.5 | 81 | 69.3 | ||
HY10W-30 | 30 | 24.4 | 95 | 90 | 76.5 | ||
HY10W-33 | 33 | 26.8 | 104.5 | 99 | 84.7 | ||
HY10W -36 | 36 | 29 | 114 | 108 | 92.4 | ||
HY10W-42 | 42 | 34.1 | 132.3 | 126 | 100.1 |
4. उत्पाद ड्राइंग
5. फैक्टरी
6. प्रसव
